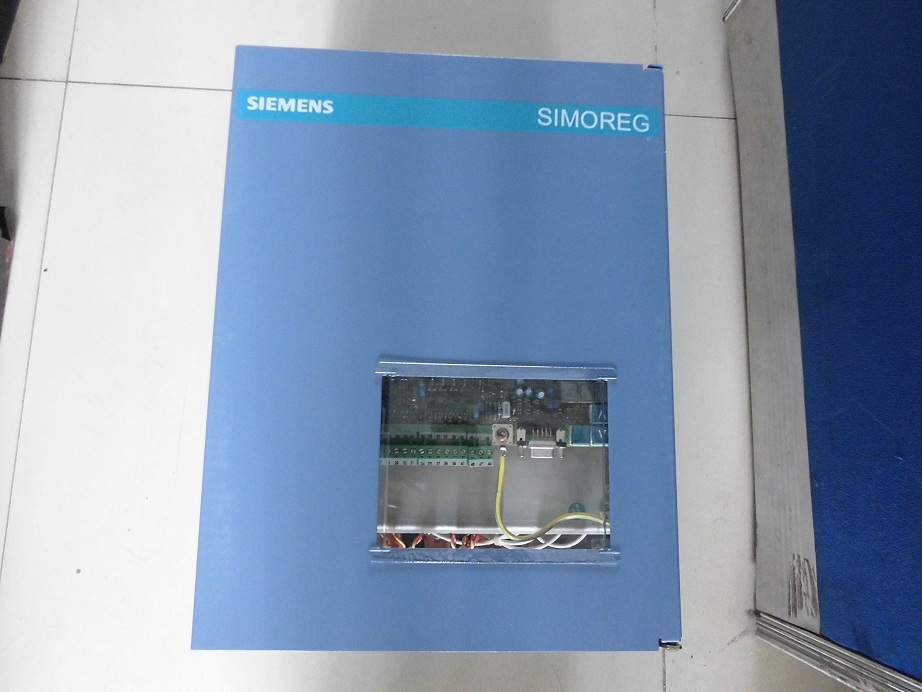

西门子6RA23介绍
SIMOREG K 6RA23系列整流器为三相交流电源直接供电的全数字控制装置，其结构紧凑，用于直流电机电枢供电完成调速任务。并带有不可控的整流桥，用于励磁回路供电。设计电流范围为 15A－600A。
根据不同的应用场合，可选择单象限和四象限工作的装置。装置本身带有参数设定单元，不需其它任何附加设备便可完成参数的设定。所有的控制、调节、监控及附加功能都由微处理器来实现，可选择给定值和反馈值为数字量或模拟量。
结构
SIMOREG K 6RA23系列整流器的特点为结构紧凑。15A的整流器可水平安装或垂直安装在开关相的条架上，也可装于抽屉式框架中（如：6DM9005）。电枢电流30A以上的装置采用模块式结构。这种结构保证了每一部分都便于维护。电子组件盒里可装主电子板及可能用到的附加功能板，并能够方便地打开和取下。装置软件存放于直插式EPROM中，更换方便。
功率部分：电枢和励磁回路
电枢回路为三相桥式整流电路：
1. 单象限工作装置的功率电路为三相全控桥B6c。
2. 四象限工作装置的功率电路为反并联三相全控桥(B6)A(B6)C,工
作方式为无环流。励磁回路采用不可控单相桥式回路B2.
电枢回路和功率元件为电绝缘的晶闸管模块。所以其散热器不带电所有的接线端子都装在正面便于操作的地方。冷却额定电流<=140A的装置为自冷，额定电流>=200A的装置为风冷（风机）。
装置上的串行口
装置有一个标准RS232串行口(插座X501）。通过串行口适配（6RX1240－0AL01）可将其转换为标准 RS485接口。RS232用于点对点通讯RS485
用于总线通讯（一条总线上最多可容纳音台装置）。借助串行。可实现下列功能：
1. 装置的参数输出到打印机。
2. 借助数据传输软件通过PG或PC读写参数。
3. 使用USS一通信协议与自动化系统通信。
USS一通信协议是西门子公司制订的一种通信协议，用于与任一种上住机进行数字通信
